CornerNet 是一种用于目标检测的新方法，它使用单个卷积神经网络将物体的边界框检测为一对关键点，即左上角和右下角。 通过这种新思路，它摆脱了以往目标检测中使用的 anchor-base 机制，设计了一种新的池化方式 —— 角点池化（corner pooling），可以帮助网络更好地定位角点。实验表明，CornerNet 在 MS COCO 数据集上到了 42.2% 的 AP 值，碾压了当时所有的 one-stage 检测算法。

1. CornerNet 介绍

现在基于 anchor-base 机制的目标检测算法的思路为：将一张图片下采样为低分辨率的特征图，在特征图的每个像素点上放置一些不同大小和宽高比的 anchor，然后让这些 anchor 框与 ground-truth 框进行响应并预测出对应的偏移量。anchor 的本质其实是候选框，由于目标的形状和位置具有多样性，因而 anchor 的数量往往会被设置得非常庞大从而保证足够多的 anchor 能与 ground-truth 框重叠。但是这也带来了以下两个缺点：

  • 需要大量的 anchor（例如 DSSD 需要 40K 个，RetinaNet 需要 100K 个），大量的 anchor 中其实只有少部分 anchor 和 ground-truth 相重合，其他则是负样本，这就造成了正负样本不均衡的局面。
  • anchor 框引入了许多超参，并且需要进行细致设计。包括 anchor 框的数量、尺寸、宽高比例。特别是在单一网络在多尺度进行预测的情况下会变得非常复杂，并且每个尺度都需要独立设计。

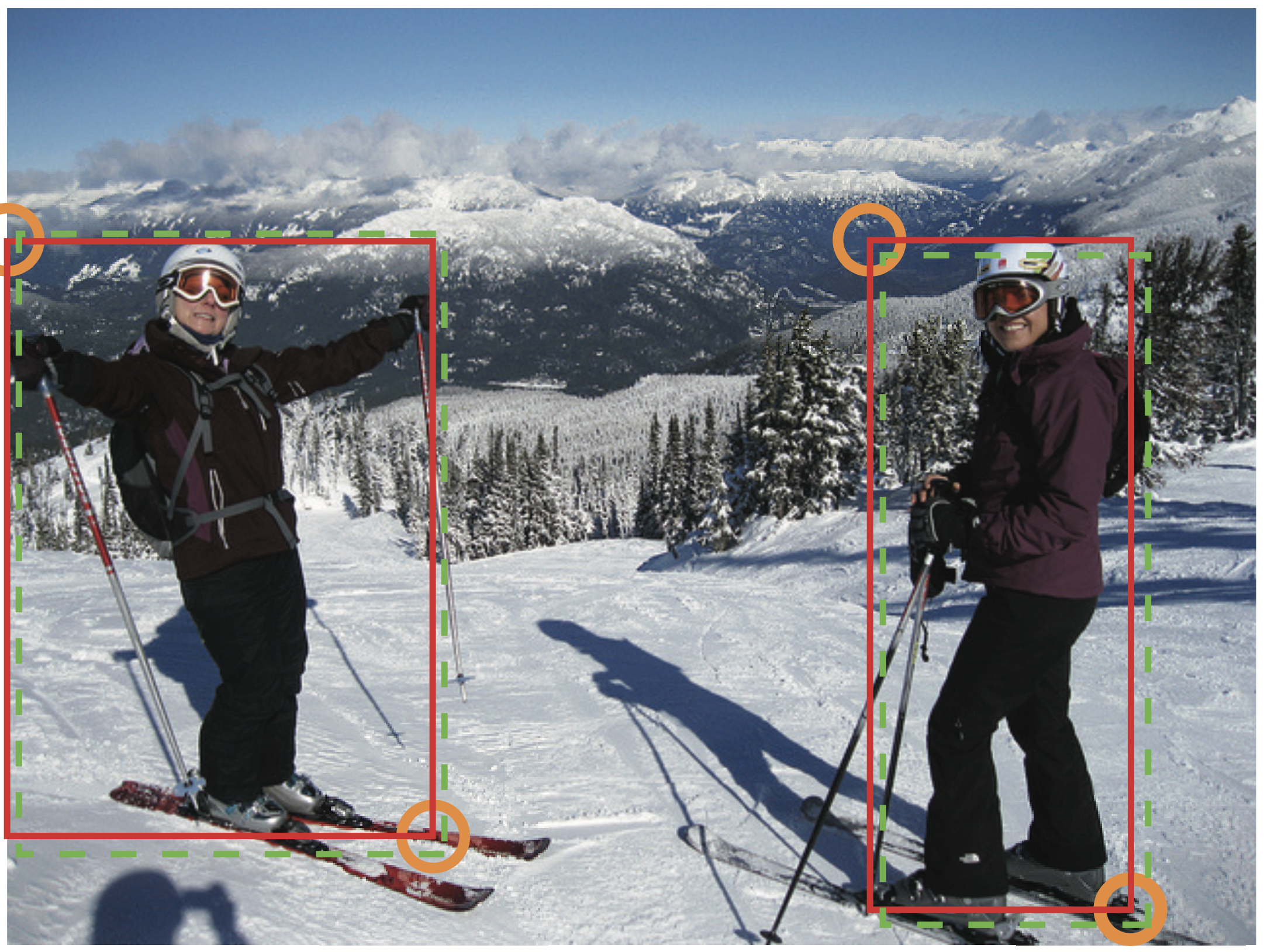

基于上述两点原因，受 keypoint 问题的启发，就想到用关键点检测的思路来处理 detection 问题：只要找到左上角（top-left）和右下角（bottom-right）两个角点，就可以准确框出一个目标了。作者认为预测物体的角点比预测中心更容易，因为预测一个角点只需要物体的 2 个边，而预测中心却需要 4 个边。其次，角点检测的搜索复杂度仅为 O(wh)，而 proposal bboxes 的搜索复杂度却为 O(w^2h^2）（这是因为在 proposal bboxes 范围里又检索了一次特征，这导致大量 proposal bboxes 之间的特征存在冗余）。

如下图所示：CornerNet 使用一个单一网络来预测所有目标的角点热图（heat map）和 embedding 向量，找出那些最有可能的角点并根据它们之间的 embedding 向量距离来进行分组。

2. 检测角点

2.1 heatmap

CornerNet 会输出两个热图（heat map）分别预测出所有目标的左上角和右下角的位置，每个热图的 shape 为 [C, H, W]，其中 C 是目标的类别（没有background channel），H 和 W 分别是高和宽。每个角点都有一个对应的 ground-truth 正位置，其他地方则是负位置，这里并没有对所有对负位置进行相同惩罚。这是因为在一些在离 ground-truth 一定半径范围内的角点，它们仍然能产生与 ground-truth 充分重叠的 bbox。

那么这个半径范围选多大呢，作者是这样说的：通过判断这些角点构成的预测框与 ground-truth 框之间的 iou 大于 t 时计算出半径，在论文里 t 设置为 0.3 。这个半径范围内，惩罚权重的衰减则由一个二维的高斯分布给出。为了减少正负样本不均衡性带来的影响，作者还用了 focal loss 来计算预测热图和真实热图之间的损失。

2.2 location offset

物体的位置精度在下采样时通常会丢失，比如图片上某个像素点 [x，y] 在经过 n 倍下采样后得到新位置为 [floor(x/n)，floor(y/n)]，floor 表示向下取整。当我们将这个新位置 remap 回原图时会偏离原来的位置，这会严重影响到一些小目标的预测。为了解决这个问题，CornerNet 采用预测位置偏移量（location offset）的方法来对角点位置进行微调。对于位置偏移量的定义，作者是这么定义的：

从公式中可以看出，物体角点的精确位置减去其向下取整的位置（其实就是角点左上角最近的网格）就是偏移量。这种方法没什么新奇的，和 YOLOv3 对物体中心点位置预测的思路基本一致。对于偏移量的损失，作者采用了 smooth L1 Loss 函数。

3. 角点成对

前面介绍的角点预测工作都是孤立的，不涉及一对角点构成一个检测框的概念。受 Newell 等人姿态估计工作的启发，可以基于不同角点的 embedding 向量之间的距离来对它们进行关联。embedding 特征图的维度为 [N, H, W]，即每个角点都会产生一个 N 维的向量。考虑到 MOT 的数据集一般来说都比较小，ReID 特征的维度不宜过高，文章将 N 设置成了 1，这样 embedding 向量就成了一个标量。

这个向量编码了这个角点对应目标的特征，如果一个左上角和右下角属于同一个目标，那对应的这两个 embedding 向量应该很相似，因而它们之间的距离应该最小。网络在训练时，使用了 push 损失让同一个目标之间的角点距离最小，push 损失让不同目标之间的角点距离最大。

4. Corner Pooling

4.1 角池化介绍

预测框的角点通常在物体范围外，这使得角点附近没有可用的物体特征。例如为了确定像素是否在左上角，我们需要在水平方向上沿着物体的最上边界朝右看，而在垂直方向上沿着物体的最左边界朝下看。因此我们提出了一种角池化（corner pooling）操作，确保在池化过程中能够编码到整个物体的特征。

下面有 2 个输入特征图，宽高分别用 W 和 H 表示。假设接下来要对红点（i，j）做 corner pooling：在纵向上就要计算 (i, j) 到 (i, H) 的最大值，在横向上就要计算 (i, j) 到 (W, j) 的最大值，然后将这两个值相加即可。

动态规划其实可以减少这个计算的复杂度，我们可以在横向上从右往左、在纵向上从下往上去扫描计算最大值，这样大大减少了复杂度。如下图所示：以 2, 1, 3, 0, 2 这一行为例，最后的 2 保持不变，倒数第二个是 max(0,2) = 2，然后倒数第三个为 max(3,2)=3 …… 依次类推。

4.2 角池化位置

corner pooling 层放在预测模块（prediction module）里，用于预测热图和 embedding 向量。预测模块对何凯明的残差模块做了修改：将第一个 3×3 卷积模块替换为一个 corner pooling 模块，它通过两个具有 128 个通道的 3×3 卷积模块处理来自主干网的特征，然后再应用于 corner pooling 层，接着将特征合并送入 256 个通道的 3×3 Conv-BN 层中并与 short-cut 特征融合，以生成热图、embedding 向量和位置偏移量。
