在多目标跟踪（multiple object tracking）领域，SORT（Simple Online and Realtime Tracking）算是最经典的入门算法了。这份代码对该算法进行了 python 和 C++ 实现，感兴趣的可以点开看看。

1. SORT 简介

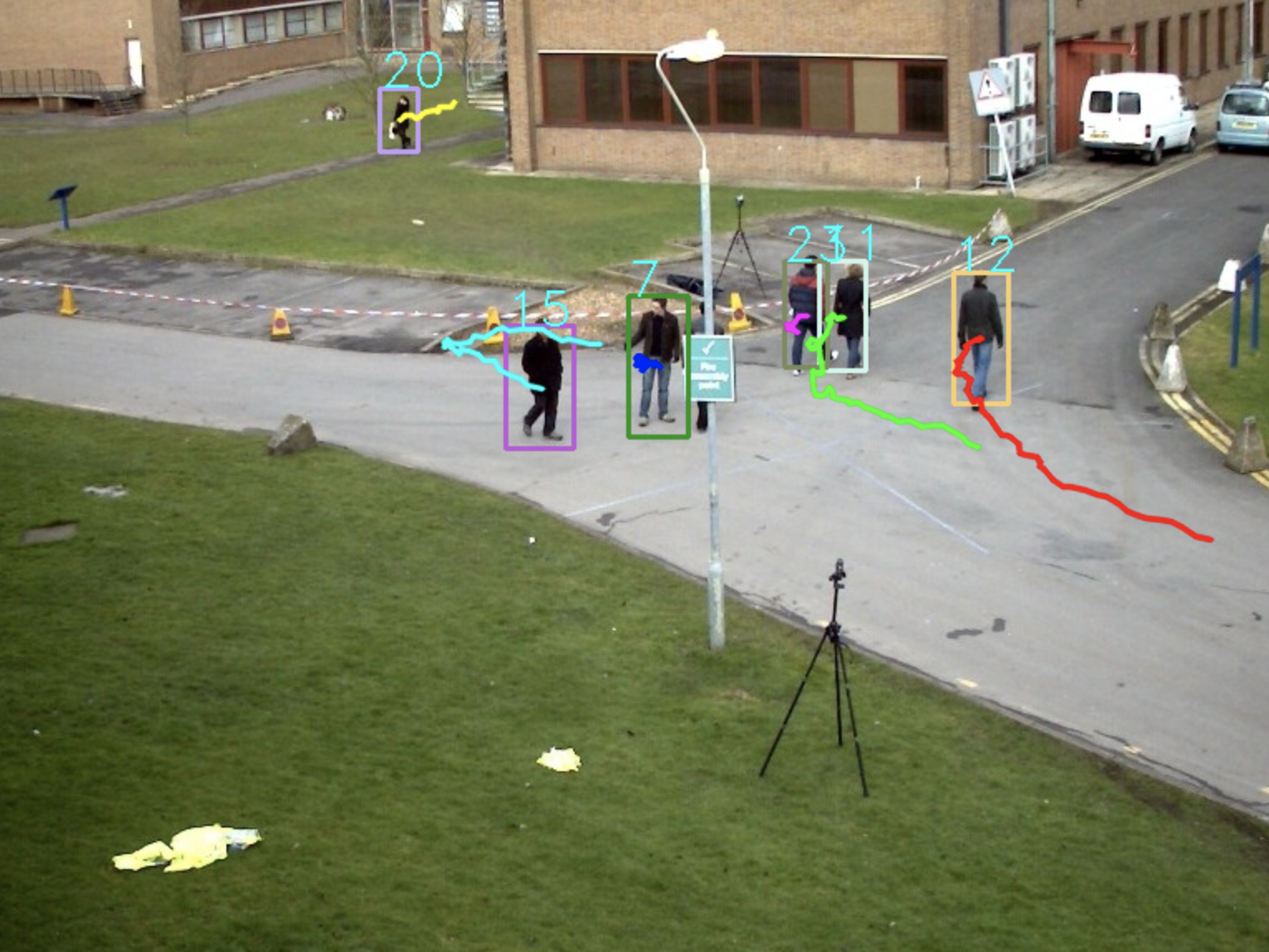

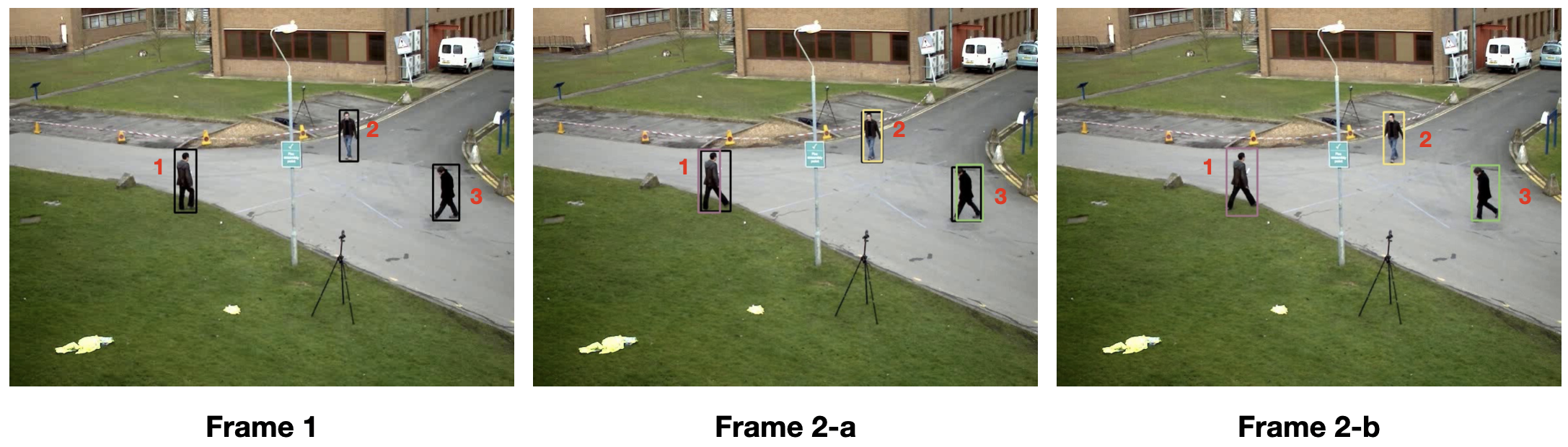

整个流程如下图所示：在第 1 帧时，人体检测器 detector 输出 3 个 bbox（黑色），模型会分别为这 3 个 bbox 创建卡尔曼滤波追踪器 kf1，kf2 和 kf3，对应人的编号为 1，2，3 。在第 2 帧的过程 a 中，这 3 个跟踪器会利用上一帧的状态分别输出棕红色 bbox、黄色 bbox 和 青绿色 bbox。

由于 detector 输出的黑色 bbox 是没有 id 的，因此需要将它们和上一帧的跟踪器相对应起来。换句话说就是把 detector 输出的目标检测框和 KalmanFilter 输出的预测框相关联，这样使得每个目标检测框的 id 就是它所关联的跟踪器 id。这里关联的核心是：用 iou 计算 bbox 之间的距离 ➕ 匈牙利算法匹配。

首先计算出 detector 输出的目标检测框（黑色框）和 KalmanFilter 输出的预测框 （棕红色 bbox、黄色 bbox 和 青绿色 bbox）之间的 iou 表格如下：

iou 黑色 bbox1 黑色 bbox2 黑色 bbox3
棕红色 bbox 0.91 0.00 0.00
黄色 bbox 0.00 0.98 0.00
青绿色 bbox 0.00 0.00 0.99

上表可以抽象成一个矩阵，如果是如上表所示的求和最小问题，那么这个矩阵就叫做花费矩阵（Cost Matrix）；如果要求的问题是使之和最大化，那么这个矩阵就叫做利益矩阵（Profit Matrix）。sort 算法使用的是花费矩阵，矩阵里的每一个元素值都是预测框和检测框之间的 iou 距离（定义为 1-iou)，并使用了 匈牙利算法 进行最小化求解，它的最坏时间复杂度为 O(n^3)，python 求解如下：

import numpy as np
from scipy.optimize import linear_sum_assignment

cost_matrix = np.array([[0.09, 1.00, 1.00],
                          [1.00, 0.02, 1.00],
                          [1.00, 1.00, 0.01]])

rows, cols = linear_sum_assignment(cost_matrix)
matches = list(zip(rows, cols))        # [(0, 0), (1, 1), (2, 2)] 得到匹配队列

在完成目标检测框和跟踪器预测框的关联匹配后，我们还需要更新校正卡尔曼滤波跟踪器，并输出优化后的 bbox（如 frame2-b 所示）。需要补充以下两点：

  • 这里会对目标检测框进行修正和优化，是因为 detector 的检测框都有一定的抖动，而卡尔曼滤波刚好可以用于防抖。

  • 跟踪器在 frame2-a 过程中输出的是基于上一历史状态的预测框，是一种先验估计；而在 frame2-b 过程中输出的则是将测量框（目标检测 bbox）与预测框（先验估计）加权后的结果，是一种后验估计。

2. KalmanBoxTracker

class KalmanBoxTracker(object):
    """
    This class represents the internal state of individual tracked objects observed as bbox.
    """
    count = 0
    def __init__(self,bbox):
        """
        Initialises a tracker using initial bounding box.
        """
        #define constant velocity model
        self.kf = KalmanFilter(dim_x=7, dim_z=4)

2.1 卡尔曼滤波参数

状态变量 x

状态变量 x 的设定是一个 7维向量：x=[u, v, s, r, u^, v^, s^]T。u、v 分别表示目标框的中心点位置的 x、y 坐标，s 表示目标框的面积，r 表示目标框的宽高比。u^、v^、s^ 分别表示横向 u(x方向)、纵向 v(y方向)、面积 s 的运动变化速率。

  • u、v、s、r 初始化：根据第一帧的观测结果进行初始化。
  • u^、v^、s^ 初始化：当第一帧开始的时候初始化为0，到后面帧时会根据预测的结果来进行变化。

状态转移矩阵 F

定义的是一个 7x7 的单位方阵，运动形式和转换矩阵的确定都是基于匀速运动模型，状态转移矩阵F根据运动学公式确定，跟踪的目标假设为一个匀速运动的目标。通过 7x7 的状态转移矩阵F 乘以 7*1 的状态变量 x 即可得到一个更新后的 7x1 的状态更新向量x。

self.kf.F = np.array([[1,0,0,0,1,0,0],      # 7x7 维度
                      [0,1,0,0,0,1,0],
                      [0,0,1,0,0,0,1],
                      [0,0,0,1,0,0,0],
                      [0,0,0,0,1,0,0],
                      [0,0,0,0,0,1,0],
                      [0,0,0,0,0,0,1]])

观测矩阵 H

定义的是一个 4x7 的矩阵，乘以 7x1 的状态更新向量 x 即可得到一个 4x1 的 [u,v,s,r] 的估计值。

self.kf.H = np.array([[1,0,0,0,0,0,0],      # 4x7 维度
                      [0,1,0,0,0,0,0],
                      [0,0,1,0,0,0,0],
                      [0,0,0,1,0,0,0]])

协方差矩阵 RPQ

self.kf.R[2:,2:] *= 10.
self.kf.P[4:,4:] *= 1000. #give high uncertainty to the unobservable initial velocities
self.kf.P *= 10.
self.kf.Q[-1,-1] *= 0.01
self.kf.Q[4:,4:] *= 0.01
  • 测量噪声的协方差矩阵 R：diag([1,1,10,10]T)
  • 先验估计的协方差矩阵 P：diag([10,10,10,10,1e4,1e4,1e4]T)。1e4：1x10 的 4 次方。
  • 过程激励噪声的协方差矩阵 Q：diag([1,1,1,1,0.01,0.01,1e-4]T)。

2.2 predict 预测阶段

在预测阶段，追踪器不仅需要预测 bbox，还要记录它自己的活跃度。如果这个追踪器连续多次预测而没有进行一次更新操作，那么表明该跟踪器可能已经“失活”了。因为它没有和检测框匹配上，说明它之前记录的目标有可能已经消失或者误匹配了。但是也不一定会发生这种情况，还一种结果是目标在连续几帧消失后又出现在画面里。

def predict(self):
    """
    Advances the state vector and returns the predicted bounding box estimate.
    """
    if((self.kf.x[6]+self.kf.x[2])<=0):
        self.kf.x[6] *= 0.0

    self.kf.predict()
    self.age += 1

    if(self.time_since_update>0):   # 一旦出现不匹配的情况，连续匹配次数被归 0
        self.hit_streak = 0
    self.time_since_update += 1     # 连续不匹配的次数 + 1

    self.history.append(convert_x_to_bbox(self.kf.x))  # [u,v,s,r] --> [x1,y1,x2,y2]
    return self.history[-1]

考虑到这种情况，使用 time_since_update 记录了追踪器连续没有匹配上的次数，该变量在每次 predict 时都会加 1，每次 update 时都会归 0. 并且使用了 max_age 设置了追踪器的最大存活期限，如果跟踪器出现超过连续 max_age 帧都没有匹配关联上，即当 tracker.time_since_update > max_age 时，该跟踪器则会被判定失活而被移除列表。

2.3 update 更新阶段

大家都知道，卡尔曼滤波器的更新阶段是使用了观测值 z 来校正误差矩阵和更新卡尔曼增益，并计算出先验估计值和测量值之间的加权结果，该加权结果即为后验估计值。
def update(self,bbox):
    """
    Updates the state vector with observed bbox.
    """
    self.history = []

    self.time_since_update = 0   # 连续不匹配的次数归 0
    self.hits += 1               # 总的匹配次数 + 1
    self.hit_streak += 1         # 连续匹配次数 + 1

    # 卡尔曼滤波器更新校正
    self.kf.update(convert_bbox_to_z(bbox))  # bbox 是观测值 [x1,y1,x2,y2] --> [u,v,s,r]

每次更新时，总的匹配次数 hit 会加 1，连续匹配次数 hit_streak 也加 1. 而如果一旦出现不匹配的情况时，hit_streak 变量会在 predict 阶段被归 0 而重新计时。

3. bbox 关联匹配

bbox 的关联匹配过程在前面已经讲得很详细了，它是将 tracker 输出的预测框（注意是先验估计值）和 detector 输出的检测框相关联匹配起来。输入是 dets： [[x1,y1,x2,y2,score],…] 和 trks： [[x1,y1,x2,y2,tracking_id],…] 以及一个设定的 iou 阈值，该门槛是为了过滤掉那些低重合度的目标。

def associate_detections_to_trackers(dets, trks, iou_threshold = 0.3):
    """
    Assigns detections to tracked object (both represented as bounding boxes)
        dets:
            [[x1,y1,x2,y2,score],...]
        trks:
            [[x1,y1,x2,y2,tracking_id],...]
    Returns 3 lists of matches, unmatched_detections and unmatched_trackers
    """

该过程返回：matches（已经匹配成功的追踪器）, unmatched_detections（没有匹配成功的检测目标） and unmatched_trackers（没有匹配成功的跟踪器）。

对于已经匹配成功的追踪器，则需要用观测值（目标检测框）去更新校正 tracker 并输出修正后的 bbox；对于没有匹配成功的检测目标，则需要新增 tracker 与之对应；对于没有匹配成功的跟踪器，如果长时间处于失活状态，则可以考虑删除了。

4. SORT 的优缺点

讲了这么多，那么 sort 有哪些优缺点呢？

  • 作者在卡尔曼滤波器追踪中使用了匀速运动模型，这一点可能在某些场景下是不合理的。
  • 关联匹配过程中没有使用 feature，这就造成两个物体在重合度较高的时候会发生 id-switch。
  • 优点也很明显，那就是非常快，而且计算量小。
